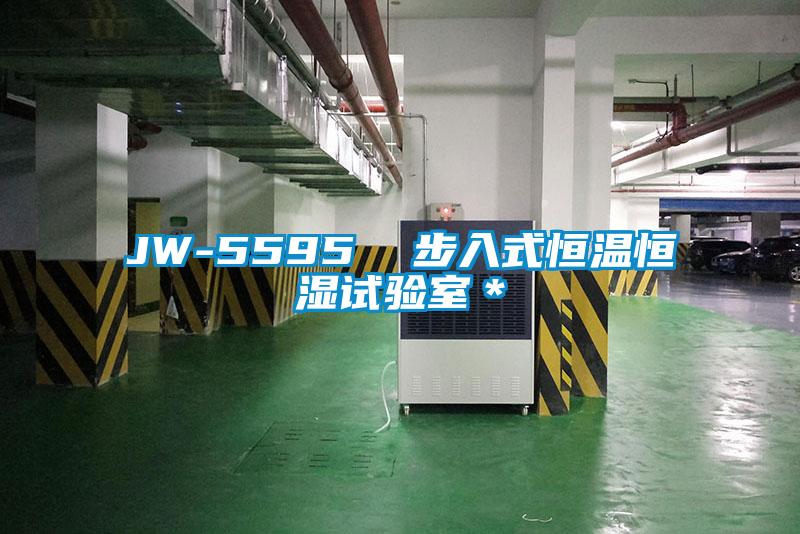

JW-5595 步入式恒溫恒濕試驗室＊

　　燃?xì)鉄崴鳝h(huán)境性能實驗室

　　技術規格書

　　1.名稱:燃?xì)鉄崴鳝h(huán)境性能實驗室

　　2.型號:JW-BIN-18-20

　　二、產品概述：

　　1）按GB/T-2002附錄A要求進行設計，同時參考了GB和GB標準。

　　2）、試驗系統結構設計先進合理，制造工藝規范，外觀美觀、大方。

　　3）、該試驗箱主要功能元器件均采用世界配置（含金量高）、技術原理先進可靠、噪音與節能得到*控制。

　　4）、零部件的配套與組裝匹配性好，主要功能元器件均采用具有較高水平的*件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求。

　　5）、設備具有良好的操作性、維護性、良好的溫度穩定性及持久性、良好的安全性能、*及危害人身健康。

　　6）、控制柜內所有電線均有設備打印制作的序號和編號，線路清楚，一目了然。

　　二、★主要技術指標、

　　★1．容積和尺寸

　　★1）試驗室內箱尺寸：W3000mm×D3000mm×H2000mm

　　★2）外圍箱體尺寸：W2800mm×D2200mm×H2430mm（不含機組尺寸）

　　機組尺寸：W980mm×D2200mm×H1980mm

　　★2.性能

　　★2.1.測試環境條件：環境溫度為5～35℃、相對濕度≤85%RH、

　　★2.2試驗室溫度范圍：-20℃～80℃

　　★2.3溫度波動度：≤±1℃

　　2.6試驗室升溫速率：RT10℃～80℃60分鐘以內（恒定狀態，空載）

　　試驗室升溫速率：RT10℃～-20℃45分鐘以內（恒定狀態，空載）

　　2.7配備R233接口，及485轉換器，控制軟件

　　2.8數據自動記錄、并有打印接口，電源接口

　　2.9房間內配有照明燈

　　2.10JOOWAY880觸摸屏操作，PID自動調節，自動顯示及記錄程序運行的起始日期、時間，曲線等

　　2.11濕度用水采新式AO史密斯RO逆滲透濾水器自動供水裝置，加濕水箱設有觀察口

　　2.12一體化電子式溫濕度傳感器

　　2.13固態繼電器控制，并配有散熱風扇。采用SUS304#不銹鋼加熱器，在加熱過程中保證3相電流平衡

　　2.14壓縮機：半封閉意大利富士豪壓縮機，冷凝方式：風式冷卻

　　2.15機箱材質：庫板式箱體內箱采用304#不銹鋼材料，外箱采用高級保溫彩鋼板

　　2.16設備內部的易損件（如：發熱器，溫濕度傳感器）要便于更換，房間保溫效果好，內部溫度，濕度分布均勻，避免任何死角。

　　2.17試驗室墻壁外側與周邊外墻內側距離:保證溫差小于±2℃（參考：大于等于0.3m）；

　　2.18導熱系數：符合國標要求

　　2.19滿足試驗標準：

　　1）GB/T-2002附錄A

　　2）GB《低溫試驗箱技術條件》、

　　3）GB《電工電子產品環境試驗設備基本參數檢定方法》

　　4）GB-2002《家用直接作用式房間加熱器性能測試方法》的試驗要求

　　三、設備結構特征

　　1．結構：

　　1）采用組合拼裝式庫板結構，它將直接構成一個密閉的試驗空間。所有材料均選用的原材料，并按照可靠的質量保證標準制作。根據用戶要求的試驗室尺寸，預先制作并灌注保溫材料發泡。保溫庫板各關鍵部位均受嚴格控制，以方便運輸，現場快速組裝。免去日后繁雜的維修保養。為延長設備的使用壽命，庫板外壁材料為噴塑彩鋼板，內壁材料為進口SUS304不銹鋼板，庫板在發泡前預埋特殊設計加工的防變形鋼木骨架。內層灌注厚100mm的硬質聚胺脂發泡材料,具有絕熱隔音性能，使試驗室的運行成本顯著低于其它材料。

　　該試驗室用保溫材料經國家建筑科學院測定的參數如下：

　　參數

　　導熱系數

　　導溫系數

　　比熱

　　抗壓強度

　　抗彎強度

　　吸水性

　　自熄性

　　數據

　　0.0162大卡/米·度·小時

　　0.米2/小時

　　0.338大卡/公斤·度

　　>2Kgf/cm2

　　>2.5Kgf/cm2

　　<3克/100cm2

　　≯7秒

　　2）外壁為噴塑鍍鋅彩色鋼板

　　3）底板承重能力：≤5000Kg/m2（均勻負載）

　　4）試驗室四周懸空，外圍采用耐低溫保護板整體維護

　　2.室體附加配置

　　1）.照明燈：防潮燈1只

　　3．箱體大門：

　　1）試驗室采用鉸鏈門，門洞高1800mm，門寬800mm，配安全門鎖緊機構（門上配電熱防結露中

　　空玻璃觀測窗共一個門框備防結露電熱裝置）

　　2）實驗室室大門采用單開門：

　　3）能容納人進去維修；

　　四、空氣調節系統

　　1）、工作原理：強制通風內循環，平衡調溫法（BTC）。

　　2）、空氣循環裝置：可調整式出風口，保證艙內的溫、濕度均勻性.

　　3）、空氣加熱方式：采用螺旋狀大散熱面積之鎳鉻合金阻性電加熱器,PIDSSR驅動控制

　　4）、空氣冷卻方式：高效膜片式空氣熱交換器

　　五.制冷系統

　　1）工作方式：活塞式壓縮制冷方式

　　2）制冷壓縮機：制冷系統的核心是制冷壓縮機，采用德國進口比澤爾半封閉壓縮機

　　3）蒸發器：翅片式換熱器

　　4）冷凝器：翅片式換熱器

　　5）節流裝置：熱力膨脹閥、毛細管

　　7）制冷機控制方式：控制系統的PLC（可編程邏輯控制器）根據試驗條件自動調節制冷機的運行工況

　　9）蒸發壓力調節閥（防止蒸發器結冰）

　　10）壓縮機回氣冷卻回路

　　11）能量調節回路

　　12）制冷劑:R404A（綠色環保臭氧耗損指數均為0）

　　13）其他主要部件均采用優質品牌產品

　　六、電氣控制系統

　　1.溫度測量:*PT100鉑電阻

　　2.溫度控制器:

　　采用貳套獨立控制，一套控制工作室，TEM1880；觸摸屏可編程控制器

　　1）顯示方式：LCD液晶顯示，真彩界面，中英文顯示

　　2）顯示精度：溫度（0.1℃）；時間（1min）

　　3）顯示分辨率：溫度；0.1℃

　　4）采樣時間：1次／S；

　　5）圖形顯示：完整顯示設定及程序曲線。

　　程序容量：可自行編制修改并存儲120個程序，每條程序可設置99段；循環999次

　　6）溫度PV值再傳輸：該儀表具有4～20mA模擬量輸出

　　7）具有多種斷電恢復模式。

　　8）控制模式：定值控制、程序控制。

　　9）自帶128KBSRAM-鋰電池進行數據備份，并進行數據保存可顯示設定參數、試驗曲線、運行時間、故障記錄、歷史記錄及幫助信息、加熱器工作狀態，同時具有試驗程序自動運行?？刂瞥绦虻木幹撇捎萌藱C(jī)對話方式，僅需設定溫度、時間就可實現自動運行功能。檢測裝置能自動進行詳細的故障顯示及報警

　　10）試驗數據顯示：可顯示設定溫度、實測溫度、總運行時間、段運行時間、段剩余時間、加熱狀態、日歷時間等；

　　11）故障信息：當發生異常時，記錄并用中文顯示故障狀態、可能的原因和推薦的解決方法；

　　12）內置PLC功能：直接驅動各執行部件，邏輯運算由PLC完成；

　　13）設備配有工作時間累計計時器一個；

　　14）設備有開機自檢及自動報警及管理功能；

　　15）制冷機工控自動控制：根據不同的試驗條件，自動選擇制冷機工作狀態；

　　16）具有斷電保護功能：有斷電保護功能和來自動開啟功能，用戶可根據需要進行設定，包括斷電又來電后自動開啟的允許zui長時間間隔

　　17）功率控制：采用三相過零觸發可控硅調功技術，控制可靠、無噪聲、無電網污染；

　　3、集中控制:

　　1）聯想品牌電腦1臺,（HP/CANON/ESPON）彩色噴墨打印機（選購）

　　2）帶有標準的RS232或RS485計算機通訊接口,可選配與計算機連接，實現上位機管理。在計算機上實現參數的設置、修改、編程及試驗數據的存盤、打印

　　3）軟件采用winxp操作系統，窗口界面，中文顯示

　　4）可以采集測量的所有數據，并且均能以數字、曲線圖的形勢進行實時連續監測

　　5）測試過程能實驗自動判穩

　　6）測試結束，可以自動進行原始數據統計分析處理，顯示并打印測試報告

　　7）能分別以數字、曲線圖的形式實時顯示被測機所有采集數據，并自動計算測試結果

　　8）歷史數據查詢功能，可以以日期、測試項目、試驗編號、機型等參數進行數據查詢，所查詢歷史數據均可以以數據或曲線方式進行顯示，分析圖形可以用直觀的時間間隔查看、移動、打印，并可以打印測試報告

　　七、安全保護裝置

　　1）制冷系統壓縮機超壓

　　2）壓縮機電機過熱

　　3）壓縮機電機過流

　　5）壓縮機過載保護

　　6）試驗室超溫保護

　　7）風機電機過熱

　　8）總電源相序和缺相保護

　　9）漏電保護

　　10）短路保護

　　八、節能和降躁:

　　1、關于節能

　　1）、由于采用離心式風循環系統，離心風機產生的風壓、風量較大，散熱效率高

　　2）、當?shù)蜏睾銣貢r(shí)，中央控制系統會根據試驗箱低溫恒溫時的冷散失，自動調節電磁閥開關頻次，控制制冷劑流量，達到產生經濟冷量的目的，使試驗箱內的制冷和冷散失達到一種動態平衡，zui終達到恒溫目的。（一般廠家生產的高低溫試驗設備，低溫或常溫恒溫時只是采用通常意義上的冷熱對抗即大功率制冷對抗大功率加熱，使用戶運行設備很不經濟）

　　2、關于噪音：

　　1）低溫管路配備減震工藝管，降低壓縮機工作時帶來的噪音

　　2）低溫系統配備消聲器，有效降低制冷劑與管路摩擦帶來的噪聲

　　3）制冷機組柜采用吸音工藝孔，比普通鋼板隔音效果好2倍以上

　　4）制冷機柜內部邊緣配有蜂窩狀吸音海綿圍繞，以達到zui大限度降噪的目的

　　九、設備使用條件

　　1.場地要求:

　　1）、地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵

　　附近沒有強電磁輻射源

　　2）、設備附近備有排水地漏（距離制冷機組2米以內）

　　3）、設備周圍留有適當?shù)木S護空間

　　2、環境條件:

　　1）溫度：5℃～35℃

　　2）、相對濕度：≤85%RH

　　3）、氣壓：86～106kpa

　　4、電源要求:

　　滿載總功率:25KW輕載功率：15KW（設備運行初時段為滿載、恒溫階段為輕載）

　　1）AC380V三相四線保護地線；

　　2）電壓允許波動范圍：AC（1±10%）380V

　　3）頻率允許波動范圍：（1±1%）50Hz

　　4）保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電

　　5）要求用戶在安裝現場為設備配置相應容量（100A）的空氣或動力開關，并且此開關必須是獨立專門供本設備使用

　　十、培訓

　　1、目的：充分滿足客戶需求，達到客戶滿意的目的。

　　2、職責：為客戶提供設備備品、備件及相關技術資料。負責安排和組織對客戶的技術培訓。

　　3、培訓：

　　a.免費為用戶進行現場操作及維修的技術培訓，使客戶了解設備性能，教會其正確使用、養護設備，避免因使用不當造成的故障。

　　b.培訓時間暫定為3天，“測控系統”培訓時間1天，“制冷”1天，“維護、保養知識”1天。

　　C.用戶現場免費培訓1-2名操作人員。

　　十一、售后服務承諾

　　1、在遵守產品注意事項、安裝及使用規則的條件下，產品自驗收合格之日起，因產品本身質量引起的故障一年免費保修，并負責終生維修服務。

　　2、若產品出現質量問題，在接到報修（或傳真件）實行30分鐘內回復，若里不能解決問題，則在8小時內由我司專業維修人員上門處理。

　　3、在保修期內我公司將每隔3個月上門對產品作免費保養；終生負責維修保養。

　　4、我司長期為用戶免費提供產品使用、維護咨詢、技術咨詢服務；保修期5、我司設有專門培訓部，不定期對技術人員、銷售人員和客戶使用人員進行專業技術培訓，使其能夠在zui短時間內為用戶排除設備故障，保證用戶工作的順利進行。

　　6、備件庫存八年

　　附件一：

　　主要部件清單：

　　序號

　　部件名稱

　　制造商

　　1

　　半封閉壓縮機

　　德國比澤爾壓縮機

　　2

　　油分離器

　　ALCO

　　3

　　蒸發器

　　中外合資qh

　　4

　　壓力控制器

　　丹麥DANFOSS

　　5

　　壓力控制器

　　丹麥DANFOSS

　　6

　　球閥

　　丹麥DANFOSS

　　7

　　球閥

　　丹麥DANFOSS

　　8

　　膨脹閥

　　丹麥DANFOSS

　　9

　　干燥過濾器

　　丹麥DANFOSS

　　10

　　電磁閥

　　意大利“卡士妥”

　　11

　　電磁閥

　　意大利“卡士妥”

　　12

　　電磁閥

　　意大利“卡士妥”

　　14

　　鼓風電機

　　上?！安邸?/p>

　　15

　　避震軟管

　　美國“帕利斯”

　　16

　　避震軟管

　　美國“帕利斯”

　　17

　　制冷劑

　　美國杜邦

　　19

　　控制器

　　JOOWAY880

　　20

　　超溫報警儀

　　寧波儀表自動化

　　21

　　交流接觸器

　　韓國“LG”

　　22

　　熱保護繼電器

　　韓國“LG”

　　23

　　斷路器及漏電保護器

　　韓國“LG”

　　24

　　固態繼電器及散熱器

　　中美合資郎寧

　　25

　　變壓器

　　中外合資“HUATO”

　　26

　　電源濾波器

　　“飛奧特”

　　27

　　*溫濕度傳感器

　　日本

　　28

　　小型短路器

　　施耐德

　　29

　　小型短路器

　　施耐德

　　30

　　相序保護繼電器

　　31

　　時間繼電器

　　32

　　庫板

　　中外合資科量達

　　33

　　不銹鋼板

　　新日鐵

　　34

　　葉輪

　　啟東白云

　　36

　　大門鎖緊機構

　　37

　　加熱器

　　諾汗

　　38

　　變頻電源

　　艾諾

　　39

　　電參數儀

　　青島青智

　　40

　　溫度傳感器

　　OMEGA

　　41

　　測試盒,測試臺面

　　上海

　　42

　　控制軟件

　　JOOWAY

　　43

　　熱電偶補償導線

　　上海

　　44

　　采集系統

　　美國安捷倫

　　售后服務（*：）

　　中國售后服務中心

　　上海巨為儀器設備有限公司

　　地址：上海市金山區朱涇鎮亭楓公路4606弄1號廠房

　?。和醮簜?/p>

　　安裝、調試

　　JOOWAY公司工程師可在買方準備好設備所需外部條件（如水、電等）后，負責該設備的安裝、調試、啟動工作，并提供良好的和售后服務，同時對使用人員進行設備現場培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。

　　保修

　　設備的保修期為一年，正式生效日期為買方在該設備的驗收合格書上簽字之日起計算。在保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。

　　維修

　　服務應時間為：4小時內響應

　　賣方在接到買方的故障通知后，保證在4小時內做出響應，并爭取在zui短的時間內盡快排除故障。

　　終身服務項目

　　賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的工作。
